Профессиональный сервисный центр изнутри: как устроено рабочее место мастера по ремонту техники

Рабочее место мастера по ремонту техники со стороны может выглядеть довольно просто: стол, лампа, несколько инструментов и разобранное устройство. Но в профессиональном сервисном центре за этой внешней простотой стоит продуманная система. От расположения оборудования, качества освещения, антистатической защиты и организации хранения зависит не только скорость ремонта, но и вероятность случайного повреждения техники.

Особенно высоки требования к рабочему месту мастера по ремонту телефонов и другой компактной электроники. Современные устройства содержат миниатюрные разъемы, шлейфы и электронные компоненты, поэтому мастер должен одновременно хорошо видеть рабочую область, иметь быстрый доступ к инструменту и сохранять порядок даже при разборке устройства на множество мелких деталей.

Мы не несем ответственность за ваши действия. Статья информационного характера и не побуждает вас к действию.

Как выглядит рабочее место мастера в профессиональном сервисном центре

Профессиональное рабочее место - это не просто стол с набором отверток. Его удобнее рассматривать как небольшую технологическую систему, внутри которой каждый участок предназначен для определенной операции.

На одном участке выполняется разборка и сборка устройства. Здесь находятся ручной инструмент, антистатический коврик и приспособления для хранения винтов и мелких деталей. Рядом располагается диагностическое оборудование: мультиметр, лабораторный блок питания, USB-тестеры и другие приборы. Для компонентного ремонта организуется отдельная зона пайки с микроскопом, паяльной и термовоздушной станциями и вытяжкой.

Отдельное значение имеет хранение. Инструменты, расходные материалы, запасные части и демонтированные компоненты не должны хаотично перемещаться по столу. Чем лучше организована ремонтная мастерская, тем меньше лишних движений совершает мастер и тем ниже вероятность потерять винт, перепутать детали или случайно задеть оборудование.

Рабочий стол: основа ремонтной зоны

Стол определяет геометрию всего рабочего места. Его поверхность должна быть достаточно большой, чтобы одновременно разместить ремонтируемое устройство, основные инструменты и необходимое оборудование, сохранив свободную рабочую область. При этом чрезмерно глубокий тоже не всегда удобен: если мастер постоянно тянется за приборами и инструментами, эргономика ухудшается.

Конструкция должна быть устойчивой. Это особенно важно при работе под микроскопом и выполнении точной пайки, когда даже небольшие колебания поверхности мешают контролировать инструмент. Покрытие столешницы должно выдерживать регулярную эксплуатацию и очистку.

Не менее важно освещение. Для работы с мелкими деталями нужен равномерный свет без выраженных теней и бликов. Основной потолочный свет обычно дополняют локальным освещением рабочей области.

Электропитание также планируют заранее. Розеток должно хватать для постоянно используемого оборудования, чтобы мастерская не превращалась в систему из случайно соединенных удлинителей. Провода желательно прокладывать так, чтобы они не пересекали рабочую поверхность и не мешали перемещению инструментов.

Антистатическая защита при ремонте электроники

Человек способен накопить статический электрический заряд и передать его электронному компоненту при обычном прикосновении. Такой электростатический разряд называют ESD. Для чувствительной электроники он потенциально опасен даже тогда, когда человек сам разряда не ощущает.

Проблема заключается и в том, что повреждение не обязательно проявляется немедленным отказом устройства. Поэтому профессиональное оснащение сервисного центра предполагает системную защиту от электростатических разрядов, а не использование одного антистатического аксессуара.

• Антистатический коврик формирует подходящую поверхность для работы с электронными платами и компонентами.
• ESD-браслет используется для отвода заряда от человека при правильном подключении к системе заземления.
• Заземление объединяет элементы ESD-защиты в рабочую систему.
• Антистатические инструменты применяются там, где существует непосредственный контакт с чувствительными компонентами.
• Платы и электронные компоненты хранят в предназначенной для этого ESD-безопасной упаковке и таре.

Какие инструменты должны быть у мастера

Набор инструментов зависит от специализации сервисного центра, но рабочее место мастера должно позволять безопасно разобрать устройство, провести диагностику и выполнить ремонт без риска повредить мелкие компоненты.

• Набор точных отверток для разных типов винтов.
• Пластиковые лопатки, медиаторы и инструменты для разборки корпусов.
• Антистатический пинцет для работы с мелкими деталями.
• Присоски и специальные инструменты для снятия дисплеев.
• Мультиметр для проверки напряжения, сопротивления и цепей питания.
• Лабораторный блок питания для диагностики электроники.
• Паяльная станция и термовоздушный фен для ремонта плат.
• Микроскоп или увеличительная система для работы с мелкими компонентами.
• Антистатический коврик и браслет для защиты электроники от статического электричества.
• Щетки, салфетки и средства для безопасной очистки деталей.

Оборудование для диагностики и ремонта

Помимо ручных инструментов, рабочее место мастера оснащается оборудованием для поиска неисправностей и выполнения сложного ремонта. Его состав зависит от того, с какой техникой работает сервисный центр.

• Лабораторный блок питания помогает диагностировать неисправности цепей питания.
• Цифровой мультиметр используется для измерения напряжения, сопротивления и проверки контактов.
• Паяльная станция позволяет заменять разъёмы и электронные компоненты.
• Термовоздушная станция используется для демонтажа и установки элементов на плате.
• Микроскоп помогает находить повреждения и работать с мелкими компонентами.
• Тепловизор позволяет обнаруживать участки платы с аномальным нагревом.
• USB-тестеры и измерители питания помогают диагностировать зарядку и работу портов.
• Программаторы используются для работы с микросхемами памяти и прошивками.

Хранение инструмента: органайзеры и индивидуальные ложементы

В хорошо организованной мастерской инструмент не приходится искать. Мастер интуитивно знает, где находится нужная отвертка, пинцет или приспособление, потому что за каждым предметом закреплено постоянное место.

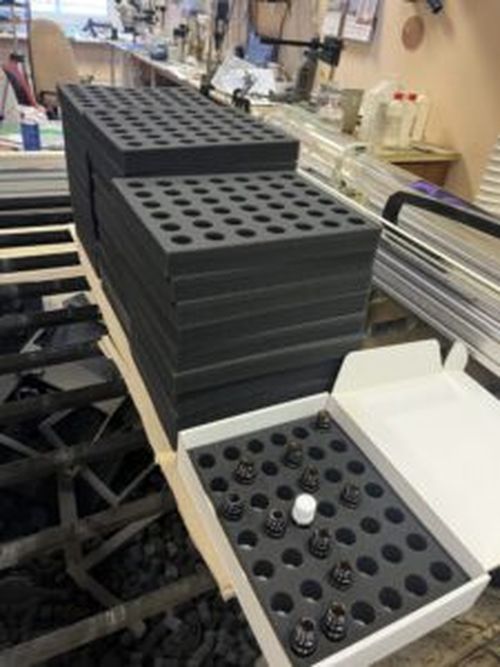

Для хранения используются контейнеры, кассетницы, настольные органайзеры и другие системы. Для регулярно используемого профессионального инструмента особенно удобны ложементы для инструмента, изготовленные с ячейками под конкретный комплект в компании Apextoollab.ru.

Увеличить

Такой подход решает сразу несколько задач:

• Каждый инструмент получает постоянное место.
• Снижается время на поиск нужного предмета.
• Проще контролировать комплектность рабочего места.
• Инструменты защищены от хаотичного хранения и случайных повреждений.
• Упрощается уборка и поддержание порядка.

Маркировка инструмента и имущества сервисного центра

Пока в мастерской работает один человек, принадлежность инструмента обычно очевидна. Когда появляется несколько мастеров, одинаковые наборы отверток, пинцетов, контейнеров и оснастки начинают перемещаться между рабочими местами. Без системы учета постепенно становится сложно определить, где должен находиться конкретный предмет.

Поэтому профессиональные сервисные центры могут использовать постоянную маркировку имущества. На инструмент, тару, оснастку и другие подходящие предметы наносят обозначение мастерской, рабочего места, участка или внутренний идентификатор.

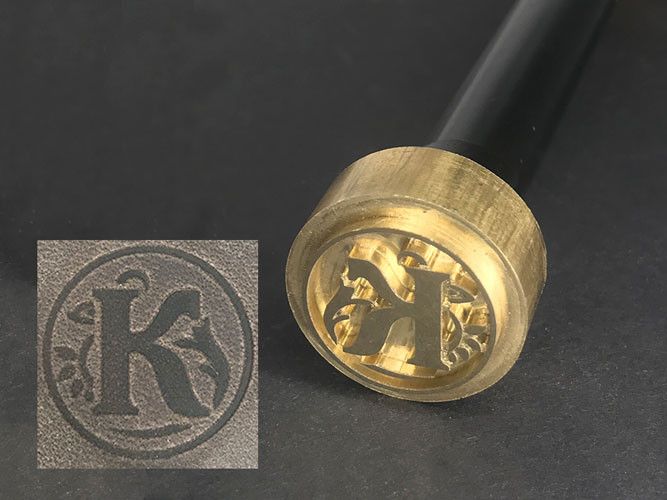

Для повторяемого нанесения одинаковых обозначений могут применяться специально изготовленные штампы и клише. Профессиональное изготовление клише в компании Apextoollab.ru позволяет подготовить рабочий элемент под конкретное изображение, надпись, логотип или другую систему идентификации с учетом выбранного способа маркировки.

Увеличить

Главная задача здесь не декоративная. Единая маркировка помогает закрепить имущество за определенными зонами, контролировать комплектность рабочих мест и быстрее возвращать перемещенный инструмент на место.

Как правильно разделить рабочее место на зоны

Зонирование позволяет избежать ситуации, когда рядом с разобранным устройством одновременно находятся флюс, упаковки с запчастями, диагностические провода, паяльник и десятки инструментов. Конкретная конфигурация зависит от размеров помещения и специализации сервиса, но базовую структуру можно организовать следующим образом.

Чем профессиональное рабочее место отличается от домашней мастерской

Главное отличие профессионального рабочего места заключается не только в количестве оборудования. В сервисном центре вся зона организована для регулярного ремонта техники, безопасной работы с электроникой и быстрого выполнения повторяющихся операций.

• Рабочая поверхность разделена на зоны для разборки, диагностики, пайки и сборки.
• Используется антистатическая защита для работы с чувствительной электроникой.
• Инструменты и расходные материалы хранятся в постоянных обозначенных местах.
• Установлено профессиональное оборудование для диагностики и пайки.
• Организовано отдельное хранение винтов, шлейфов, модулей и других мелких деталей.
• Предусмотрено хорошее рабочее освещение и увеличение для точных операций.
• Рабочая зона регулярно очищается от пыли и посторонних предметов.
• Для каждого устройства сохраняется отдельное место на время ремонта.

Домашняя мастерская может иметь хороший набор инструментов, но профессиональный сервис отличается системной организацией рабочего пространства. Это снижает риск потерять детали, перепутать комплектующие или случайно повредить устройство во время ремонта.

Как организовать рабочее место мастера с нуля

При создании рабочего места с нуля важно сначала продумать зоны и только потом покупать оборудование. Это помогает избежать беспорядка и сделать ремонт техники безопасным и удобным.

• Выбрать устойчивый стол с достаточной рабочей поверхностью.
• Организовать яркое равномерное освещение рабочей зоны.
• Установить антистатический коврик и подготовить защиту от статического электричества.
• Выделить отдельные зоны для разборки, диагностики, пайки и сборки.
• Разместить основные инструменты в пределах быстрого доступа.
• Подготовить контейнеры и органайзеры для винтов, шлейфов и мелких деталей.
• Установить диагностическое и паяльное оборудование так, чтобы провода не мешали работе.
• Организовать хранение расходных материалов и запчастей отдельно от рабочей поверхности.
• Предусмотреть свободное место для временного хранения разобранной техники.
• Обеспечить хорошую вентиляцию, особенно в зоне пайки и работы с химическими средствами.
